スズキ Keiの車検 ヘッドライト配線修理

投稿者 投稿者:

おはようございます。こんにちわ。こんばんわ。さくら車検の小林です。

今回は車検でご入庫されたスズキKeiの配線を修理させていただいたのでご紹介させていただきます。

ヘッドライト関係はすべて点灯していて光度がでていないと車検に通りません。

現象的にはスモールが左右全く点灯せず、ハイビームが点灯するのにパッシングすると消えてしまったり・・・

スイッチの操作次第でわけが分からない症状がいろいろ発生していました。

電球関係に玉切れは発生しておらず配線関係を調べていくような感じになっていきました。

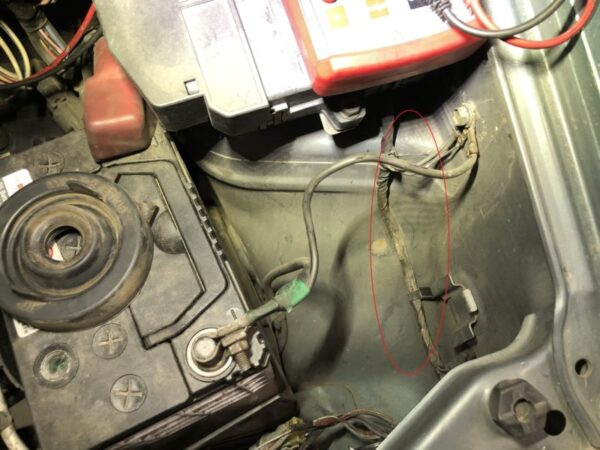

この辺の配線がヘッドライト関係の配線なので調べていきます・・・

配線図とかないので宝さがし的な感じになってしまうのがいつもつらいです・・・

ビニール剥がして車内のほうへ辿っていきます。

配線回りの部品はどんどん外して配線を追っていきます。・・・意外にすんなり発見できました。

・・・なんだかえらいことになっていました。2本の配線が切れていて1本は3分割に切れていました・・・つなげていきます。

すぐに切れないようちょっと長めに新しくつなげて修理しました。

あとは配線をきれいにまとめて点灯確認し、復元していって作業完了です。

こちらの車両はエンジンルーム経由で室内に配線が入っていくのでよかったですがヘッドライトからでてすぐにフェンダーの中とかを通っていくタイプの車両とかだったりすると修理するのがとても大変です。

こちらの車両は配線の通り道はとても良心的な通り道で、とても助かりました。でわまた。
